D&RGW K-27

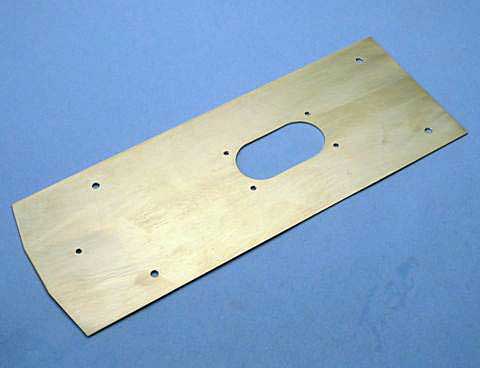

0.020 インチ (約0.5mm) 厚の真鍮板から、テンダー床板を切り出しました。

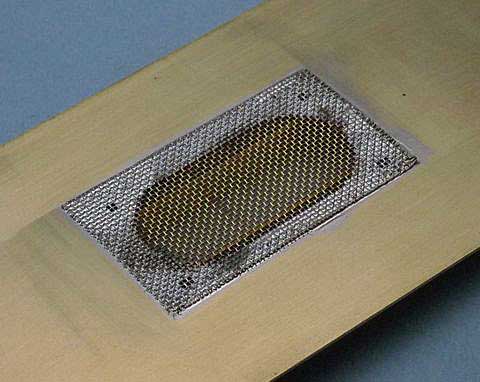

スピーカーは楕円型 1W の物を取り付ける予定です。スピーカー部分には後ほど真鍮メッシュをハンダ付けします。

実車は木製ですが、模型的にすっきりしあげたいので、木の表現はあえてしない事にします。

テンダー床板に梁を入れます。チャネル材があれば楽ですが、ちょうどいいサイズのチャネル材がありません。洋白の物があるにはあるんですが、薄すぎて強度が取れません。

手間がむちゃくちゃかかりますが、帯板を組み合わせてそれらしく作ることにします。

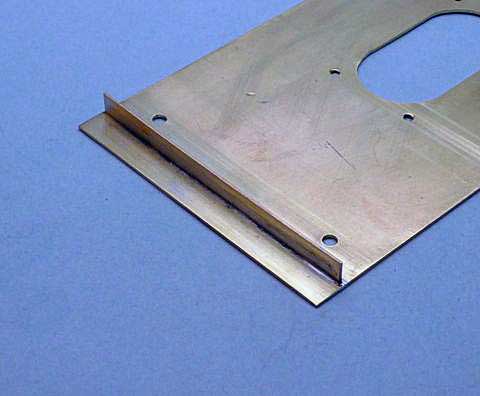

まず、後部に 4 x 0.5 の真鍮帯板を位置、直角に気をつけてハンダ付けしました。これを基準に他の梁を入れて行きますので、しっかりハンダ付けし、余分なハンダの除去は後ほど行います。

2009年5月20日

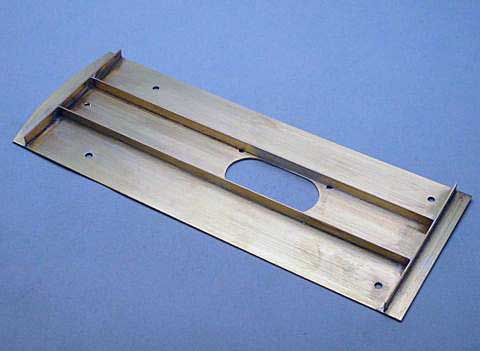

さらに梁を同じく 4 x 0.5mm 真鍮帯板で追加しました。

縦方向の梁は長さがありますので、熱による伸長をおさえつつ直線、平行に注意してハンダ付けしました。

2009年5月23日

二日前に図面の読み間違え（梁の位置）に気がつきました。梁の高さも少々低すぎましたので、5 x 0.5mm 真鍮帯板で梁を付け直しました。

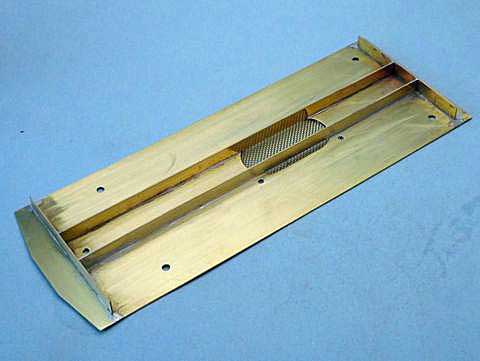

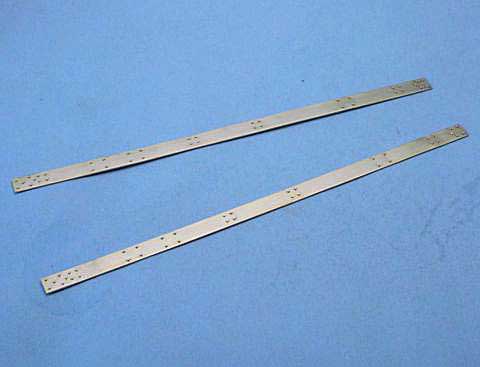

外側の梁を同じく 5 x 0.5mm 真鍮帯板で作りました。台車部梁、補強梁などの接合部分のリベットは、0.5mm 真鍮丸線植え込みです。

リレーラーフログやフックなどのディテールは工作の邪魔になりますので、後日の作業としました。
