D&RGW K-27

2009年6月16日

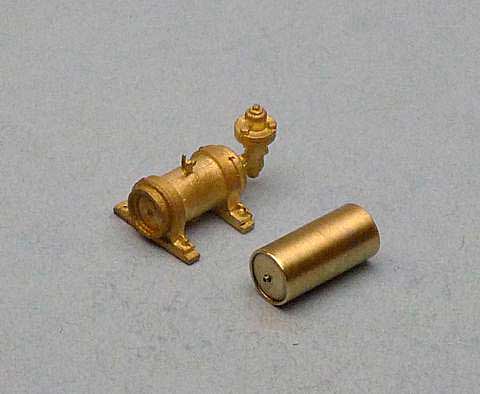

PSC の Air Reservoir は、ドレインコックの位置はともかく、大きさが異なる上、ロストの状態が悪いので、Triple Valve だけ流用し自作する事にしました。

旋盤でタンク部分をひいて、0.6/0.4mm の真鍮パイプを差し込みました。

2009年6月17日

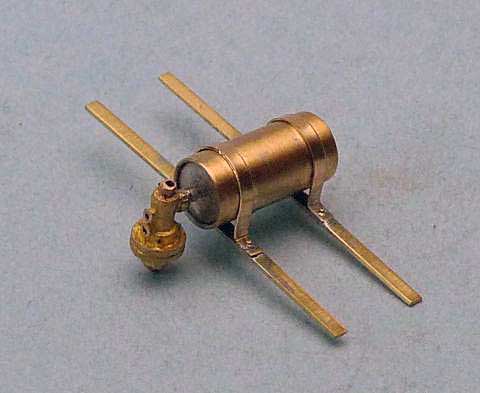

Triple Valve をロストパーツから切断、0.6mm 真鍮丸線で間に六角ユニオンをはさんで固定しました。

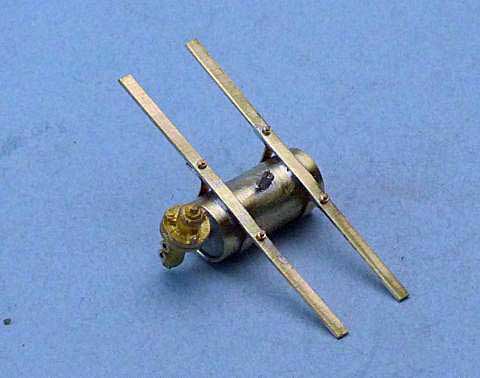

テンダー床板に留めるためのフレームは 0.41mm 真鍮板から切り出し、1.2 x 0.2mm 真鍮帯板でタンクをフレームに固定。六角ボルトヘッドを表側から植えました。

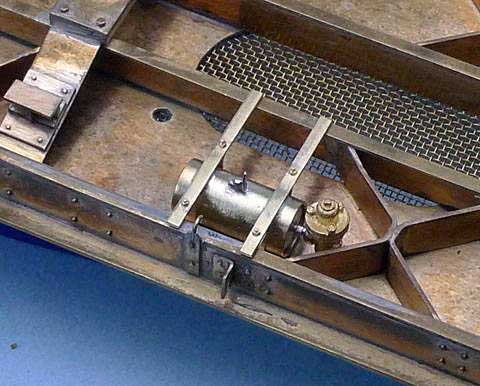

フレームを切断して出来上がり。床板へは写真のように固定しますが、配管をどうするか決めかねていますので固定は後ほど行います。

2009年6月18日

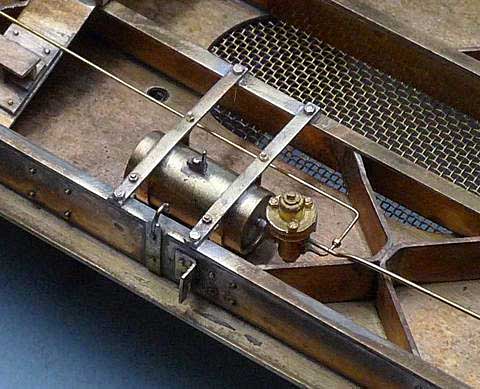

配管は資料もなくわかりませんので、適当にそれらしく行う事にしました。Triple Valve に 0.4mm と 0.3mm の真鍮丸線を固定し、ユニオンを追加。そして、タンクを支えるフレームを台枠にハンダ付け後、六角ボルトヘッドを植え込みました。

2009年6月20日

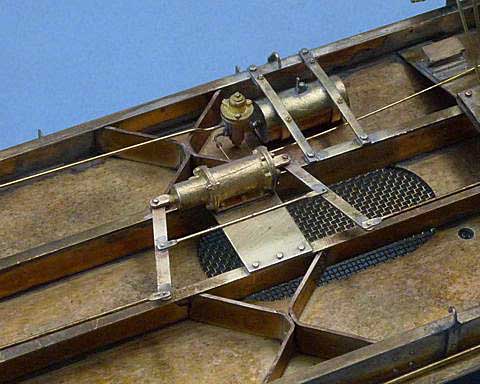

ブレーキシリンダー引き棒は、0.4mm 真鍮丸線をハンマーでつぶしてヤスリで整形。0.3mm 真鍮丸線でカシメ併用で留めました。

ブレーキシリンダーの座は、0.41mm 厚真鍮板から切り出し、六角ボルトヘッド併用で床板梁に固定しました。
