D&RGW K-27

2009年3月25日

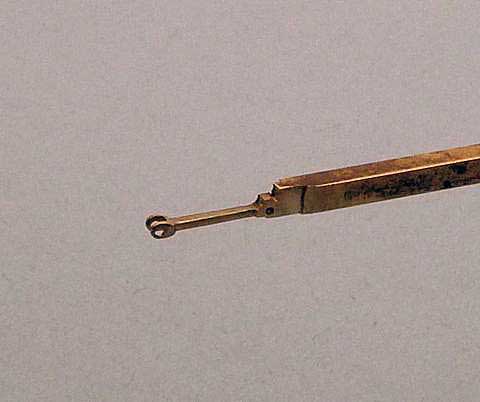

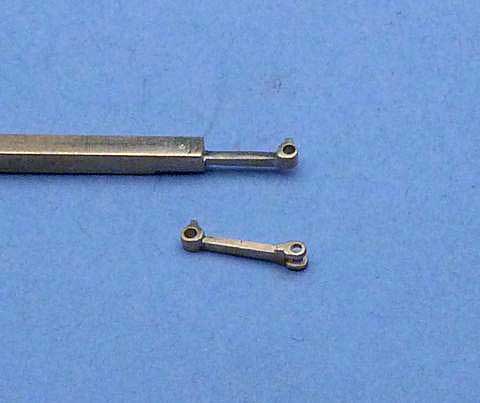

Connecting Rod (ユニオンリンク)を 2mm 真鍮角棒から切削して作ります。

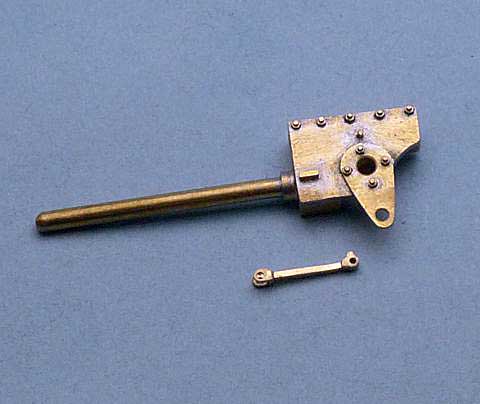

図面と実車写真を参考に可能な限り細く作りましたが、クロスヘッド固定側が一回りほど小さすぎました。バランスが悪いですね。クロスヘッド側も少し小さく削った方が良さそうです。

実感的に作るとなると、コンビネーションレバーも作り直した方が良さそうです。

今日は失敗...まあ、こんなこともありますね。その失敗の回数が実は結構多いんですが。

2009年4月18日

花粉症もほぼ治まり、K-27の工作に戻ってきました。

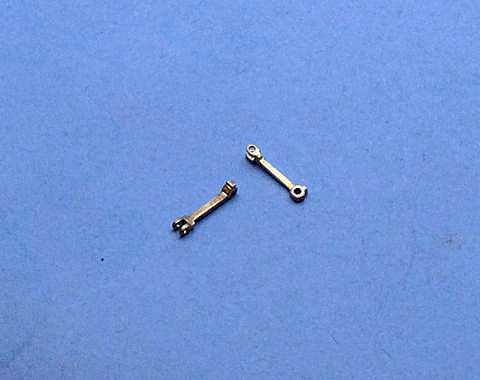

前回、小さすぎた Connection Rod (ユニオンリンク) を作り直しました。前回同様、2mm 真鍮角棒からの削りだしです。

同じもの(左右対称)を作るのは本当に難しいですね。

コンビネーションレバーですが、ユニオンリンクに合わせて作り直すことにします。

2009年4月19日

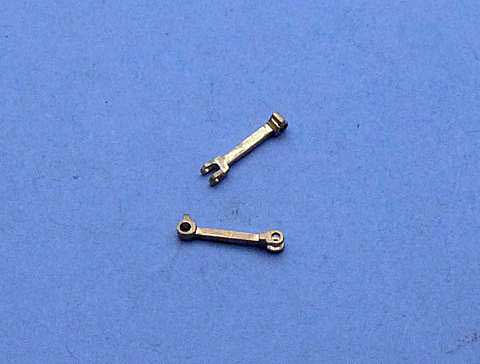

代り映えしませんが、穴位置の精度が悪いと判断、Engineer 側のユニオンリンクを作り直しました。

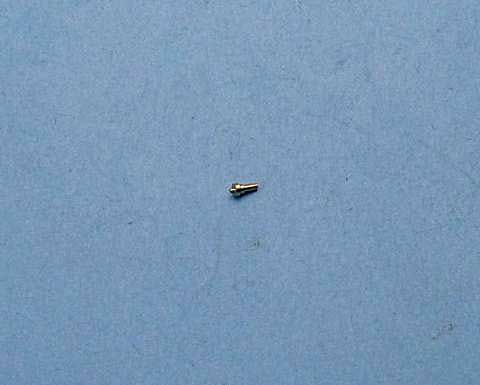

ユニオンリンクをクロスヘッドを固定する段付きピンを旋盤でひきましたが、極わずかながら細すぎ、短すぎ、カシメるには無理があると判断。後日、作り直すことにします。
