D&RGW K-27

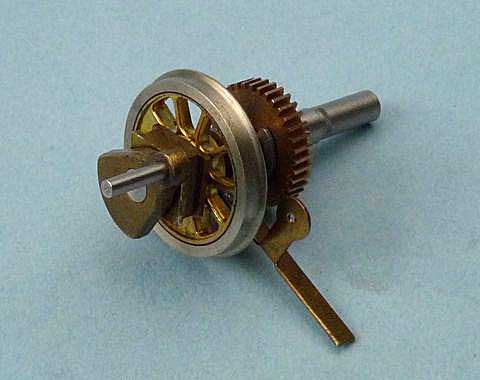

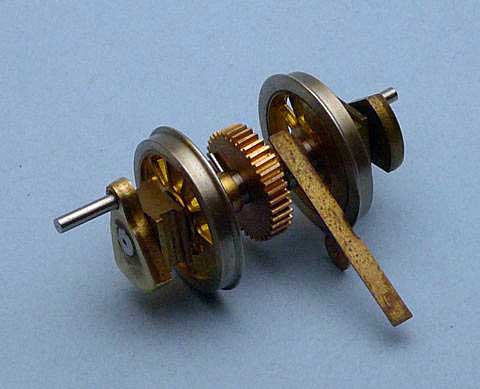

V ブロックと真鍮板から切り出したゲージで位相を揃えて、非絶縁側を圧入しました。

懸案だった動輪ギアの問題が片づき、ほっと一息です。

2009年5月3日

今日は天気も悪い上、アレルギー鼻炎がひどく、軽工作だけになりました。

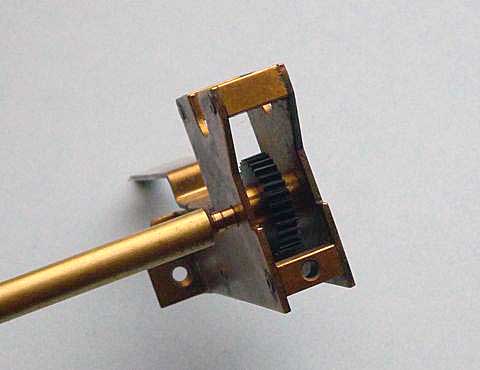

ギアボックスの動輪押え板を約0.8mm厚の真鍮板から切り出しました。固定は、1.4mm 六角ビスで行います。

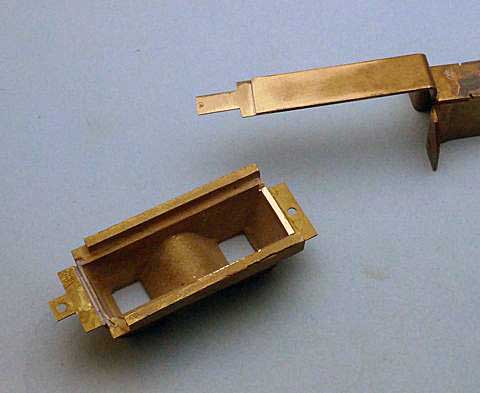

Ash Pan とギアボックスの干渉しますので、Ash Pan は干渉部分を切除、ギアボックス側はヤスリで薄く削りました。

中間ギア用の軸がありませんので作る必要があります。NWSLの交換用ギアに合わせて作る予定です。

2009年5月6日

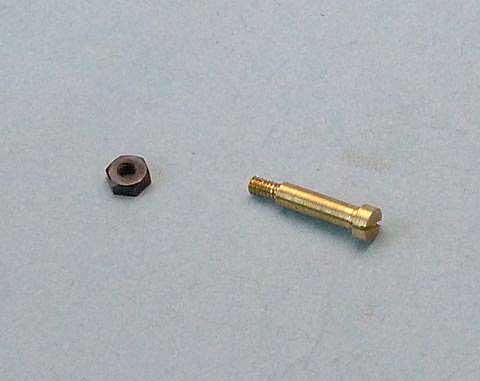

中間ギアの軸を真鍮丸棒からひきました。片側は、2mm の雄ねじをダイスで切りました。後日、突っ切りで切り落として、マイナスドライバー用の溝を彫るつもりです。

2009年5月9日

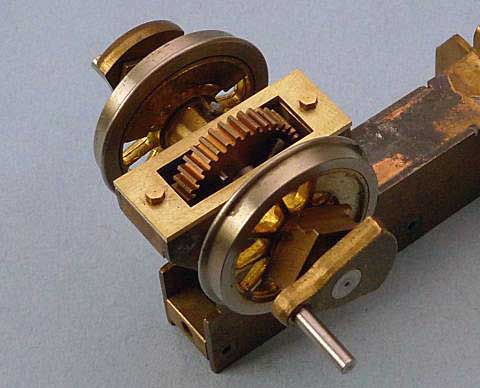

中間ギア軸を結局作り直しました。途中に段差を2段入れ、ギアの横揺れを抑えました。ギアボックスのネジが緩くなって来ていましたので、ナット併用で留める事にしました。
