D&RGW K-27

2009年10月11日

残る第1、第2動輪間サイドロッドを作ります。

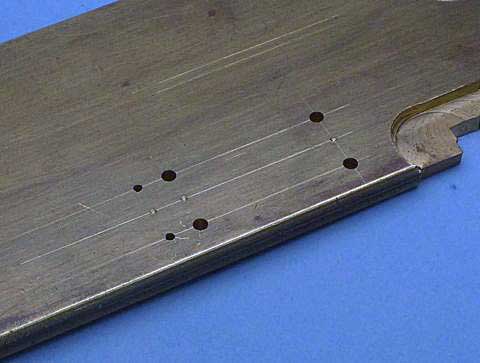

真鍮材にクランクピン、リンクピン位置を慎重にけがき、穴をあけ、クランクピン用穴は、2.1φストレートリーマーで処理しました。

参考までに、第1、第2動輪クランクピン間、24.15mm です。

2009年10月17日

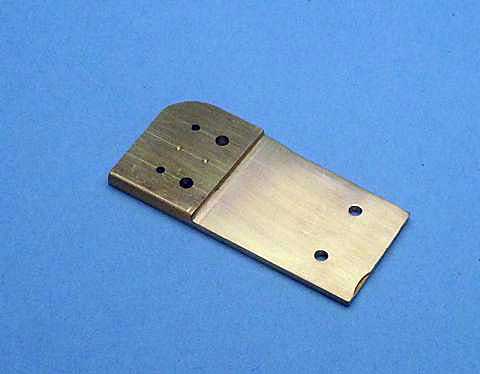

久しぶりに工作。第1、第2動輪間サイドロッドですが、フライスで所定の厚みに加工後、切り出しました。

2009年10月18日

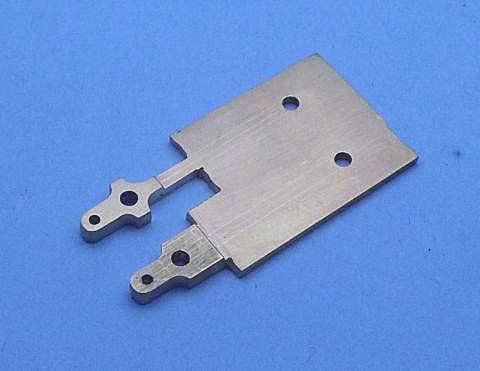

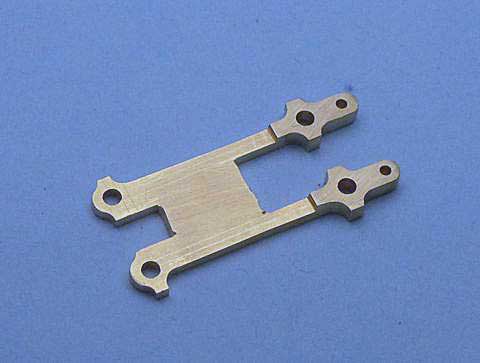

糸鋸とヤスリを使い、まず第2動輪側エンドを形にしました。

2009年10月20日

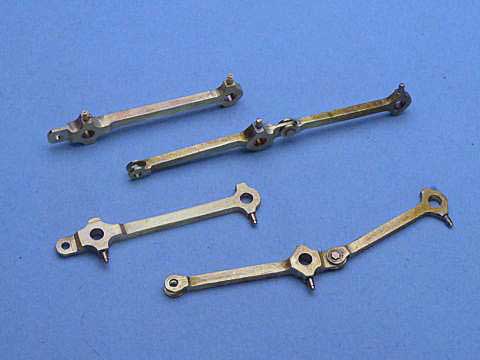

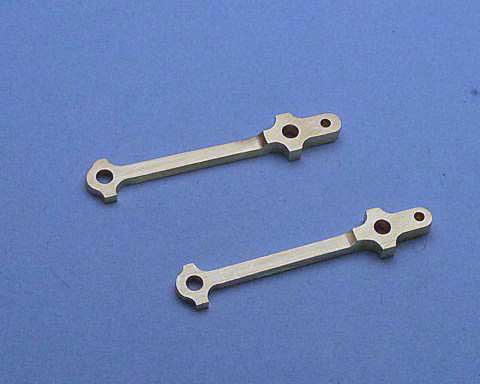

リンク部分を糸鋸、ヤスリを使用して整形後、オイルカップ部に穴をあけ、旋盤でひいたオイルカップを半田で固定しました。
